mos管是金屬、氧化物、半導體(semiconductor)場效應晶體管，或者稱是金屬—絕緣體(insulator)、半導體。MOS管的source和drain是可以對調的，他們都是在P型backgate中形成的N型區。在多數情況下，這個兩個區是一樣的，即使兩端對調也不會影響器件的性能。這樣的器件被認為是對稱的。
場效應管（FET），把輸入電壓的變化轉化為輸出電流的變化。FET的增益等于它的跨導， 定義為輸出電流的變化和輸入電壓變化之比。市面上常有的一般為N溝道和P溝道，詳情參考右側圖片（P溝道耗盡型MOS管）。而P溝道常見的為低壓mos管。
場效應管通過投影一個電場在一個絕緣層上來影響流過晶體管的電流。事實上沒有電流流過這個絕緣體，所以FET管的GATE電流非常小。最普通的FET用一薄層二氧化硅來作為GATE極下的絕緣體。這種晶體管稱為金屬氧化物半導體(MOS)晶體管，或,金屬氧化物半導體場效應管（MOSFET）。因為MOS管更小更省電，所以他們已經在很多應用場合取代了雙極型晶體管。
mos管學名是場效應管，是金屬-氧化物-半導體型場效應管，屬于絕緣柵型。本文就結構構造、特點、實用電路等幾個方面用工程師的話簡單描述。其結構示意圖：
MOS場效應三極管分為：增強型（又有N溝道、P溝道之分）及耗盡型（分有N溝道、P溝道）。N溝道增強型MOSFET的結構示意圖和符號見上圖。其中：電極 D（Drain） 稱為漏極，相當雙極型三極管的集電極；
電極 G（Gate） 稱為柵極，相當于的基極；
電極 S（Source）稱為源極，相當于發射極。
在一塊摻雜濃度較低的P型硅襯底上，制作兩個高摻雜濃度的N+區，并用金屬鋁引出兩個電極，分別作漏極d和源極s。然后在半導體表面覆蓋一層很薄的二氧化硅(SiO2)絕緣層，在漏——源極間的絕緣層上再裝上一個鋁電極,作為柵極g。襯底上也引出一個電極B，這就構成了一個N溝道增強型MOS管。MOS管的源極和襯底通常是接在一起的(大多數管子在出廠前已連接好)。它的柵極與其它電極間是絕緣的。
圖、(b)分別是它的結構示意圖和代表符號。代表符號中的箭頭方向表示由P(襯底)指向N(溝道)。P溝道增強型MOS管的箭頭方向與上述相反，如圖所示。
（1）vGS對iD及溝道的控制作用
① vGS=0 的情況
從圖1(a)可以看出，增強型MOS管的漏極d和源極s之間有兩個背靠背的PN結。當柵——源電壓vGS=0時，即使加上漏——源電壓vDS，而且不論vDS的極性如何，總有一個PN結處于反偏狀態，漏——源極間沒有導電溝道，所以這時漏極電流iD≈0。
② vGS>0 的情況
若vGS＞0，則柵極和襯底之間的SiO2絕緣層中便產生一個電場。電場方向垂直于半導體表面的由柵極指向襯底的電場。這個電場能排斥空穴而吸引電子。
排斥空穴：使柵極附近的P型襯底中的空穴被排斥，剩下不能移動的受主離子(負離子)，形成耗盡層。吸引電子：將 P型襯底中的電子（少子）被吸引到襯底表面。
（2）導電溝道的形成：
當vGS數值較小，吸引電子的能力不強時，漏——源極之間仍無導電溝道出現，如圖1(b)所示。vGS增加時，吸引到P襯底表面層的電子就增多，當vGS達到某一數值時，這些電子在柵極附近的P襯底表面便形成一個N型薄層，且與兩個N+區相連通，在漏——源極間形成N型導電溝道，其導電類型與P襯底相反，故又稱為反型層，如圖1(c)所示。vGS越大，作用于半導體表面的電場就越強，吸引到P襯底表面的電子就越多，導電溝道越厚，溝道電阻越小。
開始形成溝道時的柵——源極電壓稱為開啟電壓，用VT表示。
上面討論的N溝道MOS管在vGS＜VT時，不能形成導電溝道，管子處于截止狀態。只有當vGS≥VT時，才有溝道形成。這種必須在vGS≥VT時才能形成導電溝道的MOS管稱為增強型MOS管。溝道形成以后，在漏——源極間加上正向電壓vDS，就有漏極電流產生。
vDS對iD的影響
如圖所示，當vGS>VT且為一確定值時，漏——源電壓vDS對導電溝道及電流iD的影響與結型場效應管相似。
漏極電流iD沿溝道產生的電壓降使溝道內各點與柵極間的電壓不再相等，靠近源極一端的電壓最大，這里溝道最厚，而漏極一端電壓最小，其值為VGD=vGS－vDS，因而這里溝道最薄。但當vDS較小（vDS
隨著vDS的增大，靠近漏極的溝道越來越薄，當vDS增加到使VGD=vGS－vDS=VT(或vDS=vGS－VT)時，溝道在漏極一端出現預夾斷，如圖2(b)所示。再繼續增大vDS，夾斷點將向源極方向移動，如圖2(c)所示。由于vDS的增加部分幾乎全部降落在夾斷區，故iD幾乎不隨vDS增大而增加，管子進入飽和區，iD幾乎僅由vGS決定。
（1）結構：
N溝道耗盡型MOS管與N溝道增強型MOS管基本相似。
（2）區別：
耗盡型MOS管在vGS=0時，漏——源極間已有導電溝道產生，而增強型MOS管要在vGS≥VT時才出現導電溝道。
（3）原因：

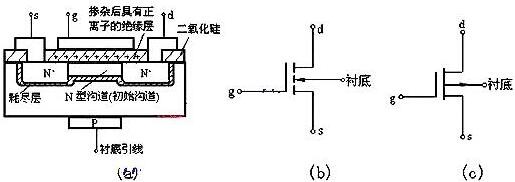

制造N溝道耗盡型MOS管時，在SiO2絕緣層中摻入了大量的堿金屬正離子Na+或K+(制造P溝道耗盡型MOS管時摻入負離子)，如圖1(a)所示，因此即使vGS=0時，在這些正離子產生的電場作用下，漏——源極間的P型襯底表面也能感應生成N溝道(稱為初始溝道)，只要加上正向電壓vDS，就有電流iD。
如果加上正的vGS，柵極與N溝道間的電場將在溝道中吸引來更多的電子，溝道加寬，溝道電阻變小，iD增大。反之vGS為負時，溝道中感應的電子減少，溝道變窄，溝道電阻變大，iD減小。當vGS負向增加到某一數值時，導電溝道消失，iD趨于零，管子截止，故稱為耗盡型。溝道消失時的柵－源電壓稱為夾斷電壓，仍用VP表示。與N溝道結型場效應管相同，N溝道耗盡型MOS管的夾斷電壓VP也為負值，但是，前者只能在vGS<0的情況下工作。而后者在vGS=0，vGS>0。
P溝道MOSFET的工作原理與N溝道MOSFET完全相同，只不過導電的載流子不同，供電電壓極性不同而已。這如同雙極型三極管有NPN型和PNP型一樣。
上述MOS管的工作原理中可以看出，MOS管的柵極G和源極S之間是絕緣的，由于SiO2絕緣層的存在，在柵極G和源極S之間等效是一個電容存在，電壓VGS產生電場從而導致源極-漏極電流的產生。此時的柵極電壓VGS決定了漏極電流的大小，控制柵極電壓VGS的大小就可以控制漏極電流ID的大小。這就可以得出如下結論：
1） mos管是一個由改變電壓來控制電流的器件，所以是電壓器件。
2） mos管道輸入特性為容性特性，所以輸入阻抗極高。
1.可應用于放大。由于場效應管放大器的輸入阻抗很高，因此耦合電容可以容量較小，不必使用電解電容器。
2.很高的輸入阻抗非常適合作阻抗變換。常用于多級放大器的輸入級作阻抗變換。
3.可以用作可變電阻。
4.可以方便地用作恒流源。
5.可以用作電子開關。
6.在電路設計上的靈活性大。柵偏壓可正可負可零，三極管只能在正向偏置下工作，電子管只能在負偏壓下工作。另外輸入阻抗高，可以減輕信號源負載，易于跟前級匹配。
做電源設計，或者做驅動方面的電路，難免要用到MOS管。MOS管有很多種類，也有很多作用。做電源或者驅動的使用，當然就是用它的開關作用。
無論N型或者P型MOS管，其工作原理本質是一樣的。MOS管是由加在輸入端柵極的電壓來控制輸出端漏極的電流。MOS管是壓控器件它通過加在柵極上的電壓控制器件的特性，不會發生像三極管做開關時的因基極電流引起的電荷存儲效應，因此在開關應用中，
MOS管的開關速度應該比三極管快。其主要原理如圖：
MOS管的工作原理
在開關電源中常用MOS管的漏極開路電路，如圖2漏極原封不動地接負載，叫開路漏極，開路漏極電路中不管負載接多高的電壓，都能夠接通和關斷負載電流。是理想的模擬開關器件。這就是MOS管做開關器件的原理。當然MOS管做開關使用的電路形式比較多了。
NMOS管的開路漏極電路
在開關電源應用方面，這種應用需要MOS管定期導通和關斷。比如，DC-DC電源中常用的基本降壓轉換器依賴兩個MOS管來執行開關功能，這些開關交替在電感里存儲能量，然后把能量釋放給負載。我們常選擇數百kHz乃至1MHz以上的頻率，因為頻率越高，磁性元件可以更小更輕。在正常工作期間，MOS管只相當于一個導體。因此，我們電路或者電源設計人員最關心的是MOS的最小傳導損耗。
我們經常看MOS管的PDF參數，MOS管制造商采用RDS(ON)參數來定義導通阻抗，對開關應用來說，RDS(ON)也是最重要的器件特性。數據手冊定義RDS(ON)與柵極(或驅動)電壓VGS以及流經開關的電流有關，但對于充分的柵極驅動，RDS(ON)是一個相對靜態參數。一直處于導通的MOS管很容易發熱。另外，慢慢升高的結溫也會導致RDS(ON)的增加。MOS管數據手冊規定了熱阻抗參數，其定義為MOS管封裝的半導體結散熱能力。RθJC的最簡單的定義是結到管殼的熱阻抗。
其發熱情況有：
1.電路設計的問題，就是讓MOS管工作在線性的工作狀態，而不是在開關狀態。這也是導致MOS管發熱的一個原因。如果N-MOS做開關，G級電壓要比電源高幾V，才能完全導通，P-MOS則相反。沒有完全打開而壓降過大造成功率消耗，等效直流阻抗比較大，壓降增大，所以U*I也增大，損耗就意味著發熱。這是設計電路的最忌諱的錯誤。
2.頻率太高，主要是有時過分追求體積，導致頻率提高，MOS管上的損耗增大了，所以發熱也加大了。
3.沒有做好足夠的散熱設計，電流太高，MOS管標稱的電流值，一般需要良好的散熱才能達到。所以ID小于最大電流，也可能發熱嚴重，需要足夠的輔助散熱片。
4.MOS管的選型有誤，對功率判斷有誤，MOS管內阻沒有充分考慮，導致開關阻抗增大。
mos管的三個極分別是：G（柵極），D（漏極）s（源及），要求柵極和源及之間電壓大于某一特定值，漏極和源及才能導通。
1.判斷柵極G
MOS驅動器主要起波形整形和加強驅動的作用：假如MOS管的G信號波形不夠陡峭，在點評切換階段會造成大量電能損耗其副作用是降低電路轉換效率，MOS管發燒嚴峻，易熱損壞MOS管GS間存在一定電容，假如G信號驅動能力不夠，將嚴峻影響波形跳變的時間。
將G-S極短路，選擇萬用表的R×1檔，黑表筆接S極，紅表筆接D極，阻值應為幾歐至十幾歐。若發現某腳與其字兩腳的電阻均呈無限大，并且交換表筆后仍為無限大，則證實此腳為G極，由于它和另外兩個管腳是絕緣的。
2.判斷源極S、漏極D
將萬用表撥至R×1k檔分別丈量三個管腳之間的電阻。用交換表筆法測兩次電阻，其中電阻值較低（一般為幾千歐至十幾千歐）的一次為正向電阻，此時黑表筆的是S極，紅表筆接D極。因為測試前提不同，測出的RDS（on）值比手冊中給出的典型值要高一些。
3.丈量漏-源通態電阻RDS（on）
在源-漏之間有一個PN結，因此根據PN結正、反向電阻存在差異，可識別S極與D極。例如用500型萬用表R×1檔實測一只IRFPC50型VMOS管，RDS（on）=3.2W，大于0.58W（典型值）。
測試步驟：
MOS管的檢測主要是判斷MOS管漏電、短路、斷路、放大。
其步驟如下：
假如有阻值沒被測MOS管有漏電現象。
1、把連接?xùn)艠O和源極的電阻移開，萬用表紅黑筆不變，假如移開電阻后表針慢慢逐步退回到高阻或無限大，則MOS管漏電，不變則完好
2、然后一根導線把MOS管的柵極和源極連接起來，假如指針立刻返回?zé)o限大，則MOS完好。
3、把紅筆接到MOS的源極S上，黑筆接到MOS管的漏極上，好的表針指示應該是無限大。
4、用一只100KΩ－200KΩ的電阻連在柵極和漏極上，然后把紅筆接到MOS的源極S上，黑筆接到MOS管的漏極上，這時表針指示的值一般是0，這時是下電荷通過這個電阻對MOS管的柵極充電，產生柵極電場，因為電場產生導致導電溝道致使漏極和源極導通，故萬用表指針偏轉，偏轉的角度大，放電性越好。
