NMOS作開關的接法及NMOS接法差異分析-KIA MOS管
信息來源：本站 日期：2022-07-11
1、左邊電路負載是接在S極對地，如果R1很小且Q1-G極一直為High，那么流過Q1的電流可能將會非常大，MOS管容易燒；
2、R1*I=Us，VGS=Vg-Vs，此時VGS不一定會大于Vgs(th)，MOS會不完全導通。
3、對于右邊電路，Q2-S極直接接地，只要VGS大于Vgs(th)的電，MOS管就會導通，DS兩端bai基本上是沒有壓差（Rdson很?。?。
開關電源電路：

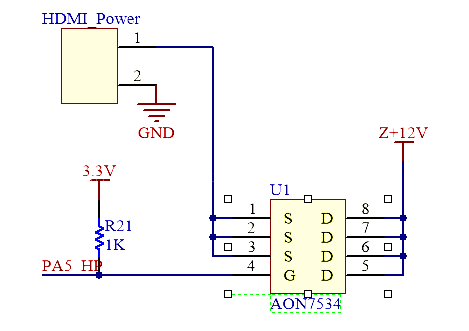

按照上圖3.3V的時候差不多可以通過20A以上電流了，但實際測試 PA5_HP高電平不導通。
分析G端電壓參考為S端，S為12，G端3.3當然不會導通，所以修改電路為：
PA5_HP高后，導通。聽老師傅說過：三極管，NPN的負載接C端，PNP的接E端；NMOS ，PMOS也一樣的道理吧！
