延時開關電路如圖：
工作原理：
將電源開關 K2 閉合，再按下按鈕開關 K1，這時，晶體二極管 V1、V2 導通，繼電器吸合。同時電源對電容器 C 充電。當 K1 斷開后由于 C 已被充電，它將通過 R 和 V1V2 放電，從而維持三極管繼續導通，繼電器仍然吸合。經過一段時間的放電，C 兩極間電壓下降到一定值時，不足以維持三極管繼續導通，繼電器才釋放。從 K1 斷開到繼電器釋放的時間間隔稱為延時時間。它決定于 R 和 C 的大小。一般Ｃ為 100 微法時，調節可調電阻器Ｒ可獲得 10 秒至 90 秒的延時時間。若Ｃ取 1000 微法，則延時時間可達 5 分鐘以上。
繼電器上并聯的二極管起保護作用，防止繼電器斷電釋放時，由于自感產生高電壓損壞晶體三極管。
印刷電路板和元件規格

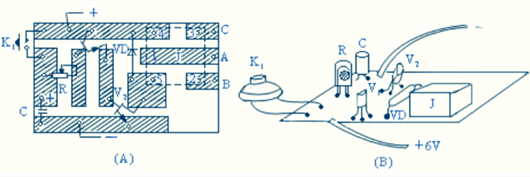

延時開關電路的印刷電路板如圖 2（A），實物圖見圖 2（B）。
元件規格：
Ｊ繼電器 4098 型工作電壓 6V V1V2 晶體三極管 9014 VD 晶體二極管 2CP10 或 1N4001 Ｒ可調電阻器 100k C 電解電容器 100u/6V K1 按鈕開關。
焊接電路
1．將各元件做焊前處理、鍍錫。
2．焊接繼電器。將繼電器插入印刷板上對應的小孔。將 5 個引腳焊好。注意焊接時間要盡量短些，焊點應圓而小。
3．焊接Ｒ和Ｃ、可調電阻器Ｒ可如圖 3－27 焊好后再插入印刷電路板焊接。電解電容器 C 焊接時要注意正負引腳位置。
4．焊接二極管 VD。注意正負引腳位置，不可焊反。焊接時間盡量短些。
5．焊接三極管 V1V2。注意認清三極管三個極 b、c、e。不可焊錯。
6．焊接電源引線和按鈕開關引線，并接好按鈕開關 K1。
延時開關的調試
1． 檢查印刷板上各焊點的焊接情況。注意虛焊和假焊。鄰近的焊點間應清理干凈，防止焊點間短路。
2． 將可調電阻器 R 活動觸點調在中間位置接通 6v 電源（可用 2 個 3V 的電源串聯）。
3．按一下按鈕開關，這時應聽到"嗒"的一響。繼電器吸合。幾十秒鐘后，應再聽到"嗒"的一響，繼電器釋放。 說明延時開關工作正常。如想改變延時時間，可調整 R。R 越大，延時時間越長。若要求延時時間大于這個電路的最長延時時間，可將 C 換為容量更大些的電解電容器。
延時開關的應用
（1）若要控制 6V、0．3A 小燈泡，可按圖 A 接線。在印刷板上將繼電器 1．4 腳用導線接通（導線直接焊在印刷板銅箔上），小燈泡可接在繼電器 3 端和電源負極之間。這時若按一下按鈕開關，小燈泡發光，延時幾十秒后自動熄滅。
（2）若要控制 220V 40w 照明燈，可參考圖 B 的接法。將印刷電路板上 A、C 兩端做為開關。由于電路使用 220v 交流電，安裝時要特別注意安全。應在指導下操作。電路板應封裝在絕緣盒中，才可以使用。
延時開關裝置，可安裝在樓道、樓梯中。用于夜間照明，可做到"人走燈滅"。也可用于暗室沖洗照片時的曝光箱的光源，可控制曝光時間。
