電路反饋類型主要包括電壓反饋和電流反饋，以及串聯反饋和并聯反饋。此外，電路反饋還可以根據反饋的極性分為正反饋和負反饋，以及根據反饋信號是交流或直流分為交流反饋和直流反饋。
一個簡單直接的判斷方法：
先看反饋是否直接連到Uo輸出端(若不是直接從輸出端引出，則為電流反饋）。
再假設輸出電壓Uo為零，或者令負載電阻RL只兩端電壓為0，然后看反饋信號是否存在。
若反饋信號不存在了，說明反饋信號與輸出電壓成比例，是電壓反饋否則是電流反饋。
總結：
只有同時滿足兩個條件：反饋直接連到Uo輸出端；輸出電壓為零，或者負載電阻RL兩端電壓為0時，反饋信號不存在了，那就是電壓反饋。其他全都是電流反饋。
舉例說明：
反饋引出點和輸出點不直接相連，電流反饋。

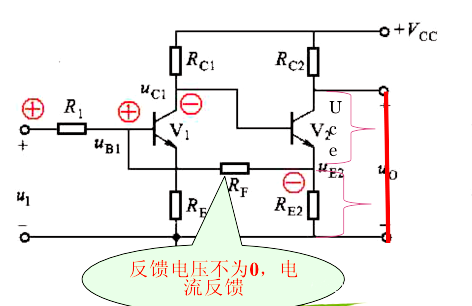

反饋連到Uo輸出端，但是令負載電阻RL兩端電壓為0時，依然有反饋，所以是電流反饋。
電壓反饋
這是電壓反饋，因為該電路兩個條件均滿足：反饋直接連到輸出端，并且Uo=0時，反饋也是0。
反饋不是直接連到輸出端，電流反饋。
電路反饋類型的判斷
電壓反饋還是電流反饋：
若輸出端的反饋取樣點跟輸出電壓u0的正極在同一點的話就是電壓反饋，不在同一點的話就是電流反饋。
串聯反饋還是并聯反饋：
在輸入端，如果反饋信號和輸入信號ui的正極接在同一輸入端就是并聯反饋，否則就是串聯反饋。
正反饋還是負反饋：
判斷正負反饋是根據信號的瞬時相位來進行判斷的，反饋回路兩端的電壓極性同相為正，反相為負。
