開關電源(DC-DC)的調制方式中，脈沖寬度調制(PWM)和脈沖頻率調制(PFM)是兩種最常見的類型。PWM通過固定頻率調整脈沖寬度（占空比）調節輸出，而PFM通過改變頻率（固定脈寬或關斷時間）實現調控。
工作原理
1.PWM（脈寬調制）
通過固定開關頻率，改變脈沖寬度（占空比）來調節輸出電壓。
占空比公式：D=Ton/T，其中Ton為導通時間，T為周期。
適用場景：重負載、對電壓穩定性要求高的場景。
2.PFM（脈頻調制）
通過改變開關頻率（周期可變）來調節輸出，通常保持導通時間Ton或關斷時間Toff固定。
頻率公式：f=1/（Ton+Toff），隨負載變化動態調整。
適用場景：輕負載、低功耗需求場景。

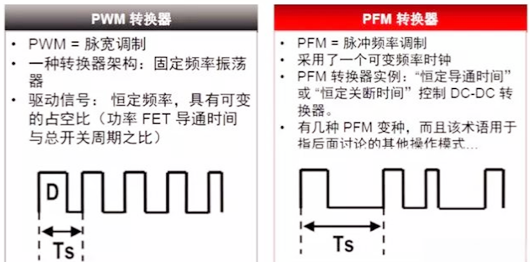

波形特征
PWM波形：
1.周期固定，占空比隨負載變化（例如：重負載時占空比增大，輕負載時減小）。
2. 輸出紋波較小，噪聲頻率固定。
PFM波形：
1.周期可變，導通時間固定，頻率隨負載降低而減少。
2.輕負載時脈沖間隔顯著拉長，重負載時頻率升高。
適用場景
重負載場景
PWM效率更高。因其連續開關特性，電流傳輸連續，功率損耗相對穩定，適合高負載應用。
缺點：輕載時開關損耗占比高，效率顯著下降。
輕負載場景
PFM效率更高。通過減少開關次數降低損耗，適合低電流需求(如待機狀態)。
缺點：重載時導通損耗增加，效率低于PWM。

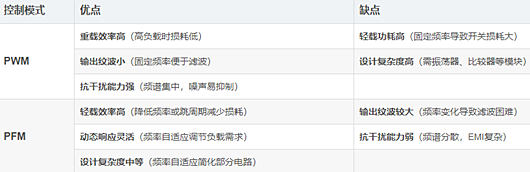

優缺點
PWM和PFM的差異本質在于控制變量的選擇：PWM以頻率穩定換取效率與噪聲可控性，PFM則以頻率靈活性?xún)?yōu)化輕載功耗。實際應用中，部分電源芯片會結合兩者優勢，在重載時切換為PWM模式，輕載時自動啟用PFM模式，以平衡效率與性能。
